Sicherheitslichtvorhang

RAY-LG
Die RAY-LG Sensorleisten erzeugen ein Überwachungsfeld aus geraden und diagonalen Infrarot-Lichtstrahlen. Wird einer oder mehrere der Infrarot-Lichtstrahlen unterbrochen, meldet RAY-LG dies über den Ausgang an die Torsteuerung. Sobald das Überwachungsfeld wieder frei ist, wechselt auch der Zustand des Signal-Ausganges wieder auf „frei“.
VITECTOR bietet den Lichtvorhang in zwei Versionen an. Als RAY-LG 3520 mit 20 Sensorelementen für eine Schutzfeldhöhe von 2.140 mm und als RAY-LG 3522 mit 22 Sensorelementen für 2.500 mm Schutzfeldhöhe. Beide Versionen sind nach EN 12453:2017 als Typ E Schutzeinrichtung zertifiziert. Mit der Torausblendungs-Funktion („Blanking“) kann RAY-LG direkt in die Führungsschiene des Tors eingebaut werden. Das sich schließende Tor wird vom Sensor erkannt und die vom Tor unterbrochenen Infrarot-Lichtstrahlen werden ignoriert. Das im RAY-LG eingesetzte Blanking-Verfahren erkennt das Anhalten des Tores in beliebiger Zwischenpositionen und ermöglicht die anschließende Weiterfahrt in beide Richtungen.
Hier finden Sie unsere Sicherheitslichtvorhänge
Funktionen

- RAY-LG 35xx: EN 12453:2017 E-Einrichtung
- Hohe Auflösung durch Schrägstrahlen
- Torausblendungsfunktion mit partieller Toröffnung
- Direkter Einbau in die Führungsschiene des Tores möglich
- Für Tor Schließgeschwindigkeiten bis 1,6 m/s
- Unempfindlich gegen Staub, Schmutz und Wasser
- IP68-Gehäuseschutzart, Kabelverbindung IP67
- Erhöhte Fremdlicht-Resistenz
- OSE-Ausgang oder Halbleiterausgang vor Ort auswählbar
- Profilmaße nur 12 × 14,5 mm
- Sicherheitskategorie 2, PL d nach EN ISO 13849-1:2015

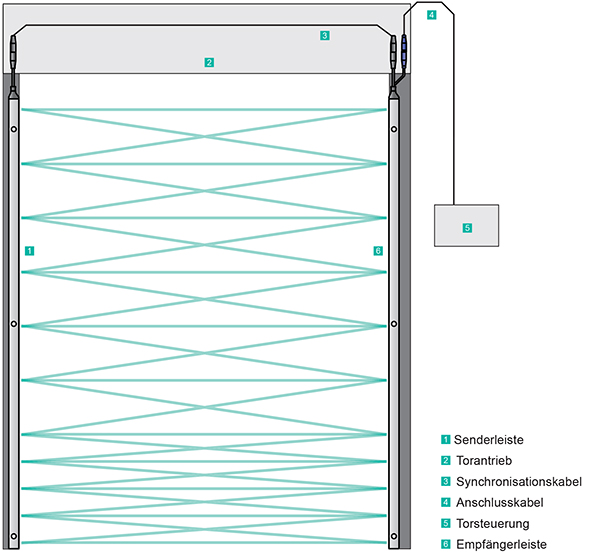

Anwendungsübersicht
